Cadence Allegro PCB Design
使用全面、强大且易操作的工具套件轻松处理复杂项目
终极PCB设计体验
Cadence® Allegro® PCB Design有助于将您的创新和前沿设计带入生活。constraint-driven（驱动约束）功能提供实时的视觉反馈，确保设计的pcb的功能满足要求，并可以生产，同时允许您继续深化设计。
无论您是为航空航天、自动驾驶汽车、超级计算机还是简单的物联网设备设计，Allegro PCB Design都能帮助您满足独特的设计要求。
实时设计分析，如集成分析工作流程、先进的布线技术以及多样的设计检查规则，可让您做出明智的决策，并在极短的时间内完成从概念到生产的过程。
强大的布线算法使得无论PCB如何密集，都可以轻松处理无论简单还是复杂的布线。利用电路路径规划器，通过从多个选项中进行选择，如scribble、contour、any angle、slide、push、hug、tuning等，来提高布线效率。

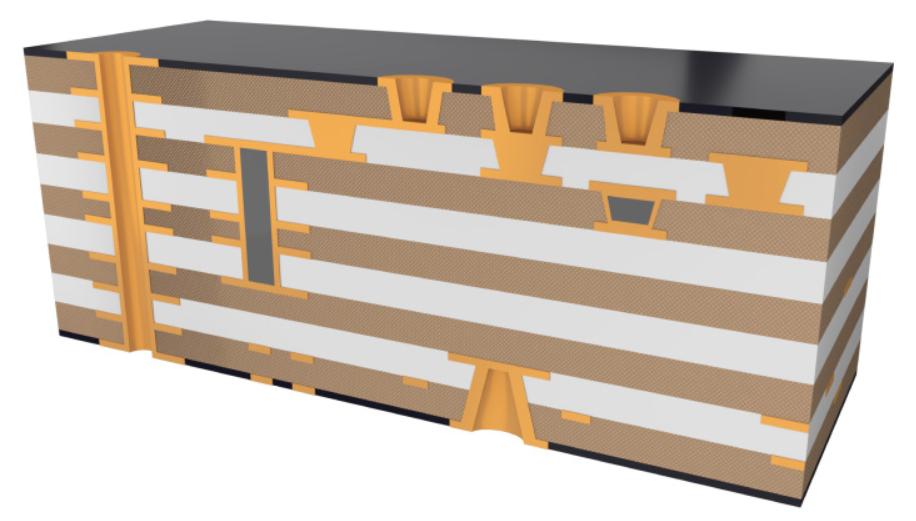

当前的设计趋势是迷你化，即将更多的逻辑电路放入更小的空间，这就需要特别关注HDI（高密度接口）和制造生产能力。
Allegro PCB设计中的HDI技术可以帮助工程师在不影响质量的前提下，满足紧凑、时尚的设计要求。
依靠实时可制造性检查，无需显微镜即可实现电子产品的小型化，帮助您减少样板重复设计的次数，使设计的产品能够更快地投入生产。
通过在设计开始时就与可制造的规则相结合，大大缩短设计周期并提高生产力，同时确保在设计过程的每个阶段都能实现可成功制造和可成功组装。
跨多个学科和领域进行协作，同时永远不会失去对设计的控制。
使用协同设计，轻松管理复杂项目，让您的工程设计团队和项目参与人保持同步，以加快产品上市时间，获得竞争优势。
并行团队设计实现了全球和跨团队的协作，有助于减少在布线、优化、仿真等方面花费的时间；获得实时设计数据解析，跟踪设计更改，浏览和访问数千个最新的电子元件，了解与组件相关的供应链限制，并轻松管理团队之间的共享战略元件列表。
产品特性
Real-Time Constraints

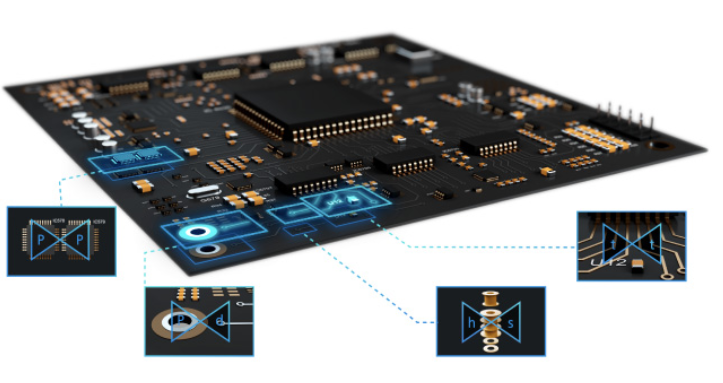

PCB设计不一定是一个手动过程。通过实时约束管理工具，您可以轻松地设置设计规则，并直观地验证您的独特需求是否得到满足。
这样，您在签字时就可以减少压力，减少设计响应，并缩短上市时间。
